8 класс. Урок 44-45. Последовательное соединение проводников. Лабораторная работа "Исследование цепи с последовательным соединением проводников".

ПОСЛЕДОВАТЕЛЬНОЕ СОЕДИНЕНИЕ

Расчет параметров электрической цепи
при последовательном соединении сопротивлений:

1. сила тока во всех последовательно соединенных участках цепи одинакова



2. напряжение в цепи, состоящей из нескольких последовательно соединенных участков,
равно сумме напряжений на каждом участке



3. сопротивление цепи, состоящей из нескольких последовательно соединенных участков,
равно сумме сопротивлений каждого участка

Он-лайн тренажер: Сборка последовательного соединения электрической цепи

Видеоурок: Последовательное соединение проводников.

Интерактивный учебник: Последовательное соединение проводников.
(Выполнять задание по слайдам № 3 - №8)

Закрепление материала: Решение он-лайн задач по теме "Последовательное соединение проводников".

____________________________________________________________________

Лабораторная работа"Исследование последовательного соединения проводников"

Цели: Научиться собирать цепь с последовательным соединением проводников; экспериментально проверить основные закономерности последовательного соединения.

Оборудование: Источник тока, два различных резистора на панельках, амперметр, вольтметр, ключ, соединительные провода.

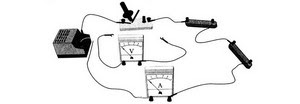

1. Соберите цепь без вольтметра согласно рисунку.

• Измерьте и занесите в таблицу значение силы тока I₀ в цепи. Изменится ли сила тока, если поменять место включения амперметра в данной цепи? Сделайте вывод о значениях силы тока в резисторах 1 и 2 и источнике тока.
• Измерьте поочерёдно и занесите в таблицу значения напряжения U₁ на первом резисторе, U₂ на втором резисторе, напряжения U₀ на двух резисторах, включив вольтметр так, как показано на схеме пунктирными линиями.

• Сравните U₁, U₂, и U₀, сделайте вывод.
• Примените закон Ома к участку из двух проводников. Вычислите и занесите в таблицу значение сопротивления этого участка: $$R_0=\frac{U_0}{I_0}$$
• Занесите в таблицу значения сопротивлений, указанные на панельках резисторов 1 и 2. Сравните сумму R₁ + R₂ и R₀, сделайте вывод.

2. Контрольные вопросы:

1. Почему последовательное соединение потребителей практически не используют в         бытовых электрических цепях?

2. Чему равно сопротивление участка цепи из N одинаковых резисторов сопротивлением      R₁ каждый, соединённых последовательно?
3. Сделайте вывод о проделанной работе.
